闸阀、截止阀、蝶阀的比较 2026各行业的专用闸阀

闸阀、截止阀、蝶阀的比较 2026各行业的专用闸阀:在石油管道、城市供水、化工反应釜和楼宇空调系统中,阀门如同人体的血管瓣膜,控制着流体的启停与走向。面对闸阀、截止阀、蝶阀这三种最常见的阀门类型,工程师和采购人员常常陷入选择困境:哪种适合高压?哪种适合大管径?哪种又能兼顾调节与成本?2026年,全球工业阀门市场规模已突破776.9亿美元,其中闸阀约占25%的市场份额,球阀以40.48%领跑,截止阀和蝶阀紧随其后。 理解这三种阀门的本质差异,是做出正确选型决策的第一步。

什么是闸阀、截止阀和蝶阀

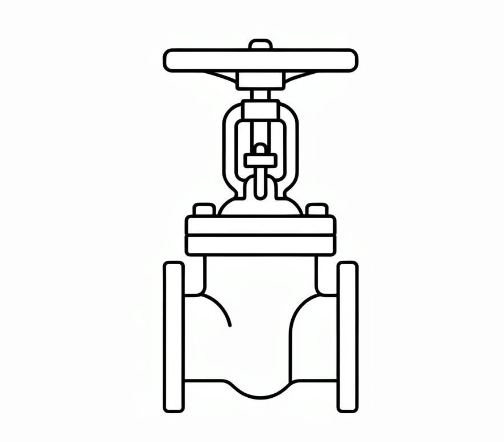

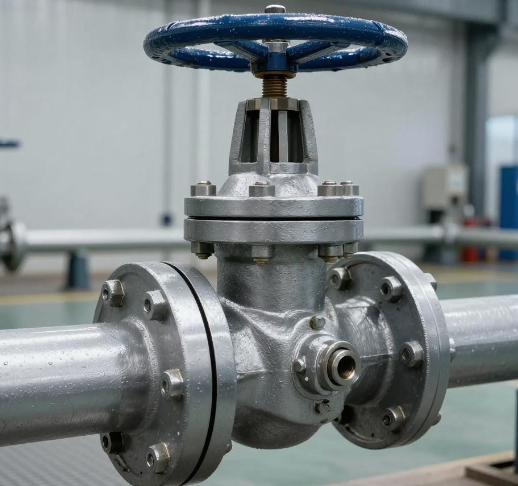

闸阀的核心构件是一块与流体方向垂直的闸板,通过手轮旋转带动阀杆做升降运动,实现流体的全开或全关。当闸板完全提起时,流体通道呈直线贯通,阻力极小,流动阻力系数通常仅为0.08到0.12.闸阀的行程较长,开启和关闭需要多圈旋转,不适合频繁操作,但在需要完全隔离的场合表现优异。

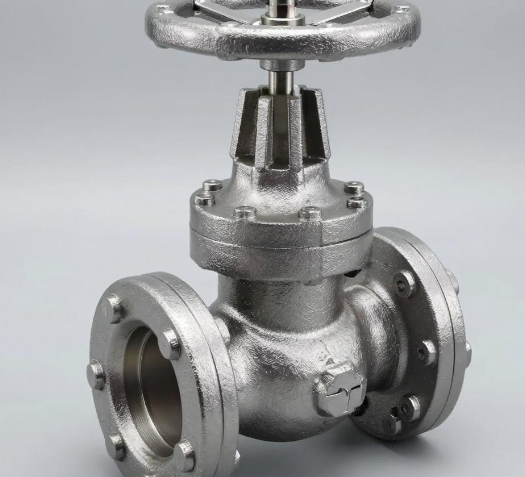

截止阀的阀瓣与流体方向平行,阀杆和阀瓣同步旋转并做升降运动。其流道呈S形或Z形,流体需要改变方向才能通过,因此阻力较大,阻力系数一般在3.5到4.5之间,是闸阀的数十倍。但正是这种曲折流道赋予了截止阀出色的调节能力,通过控制阀瓣与阀座之间的开度,可以实现对流量和压力的精细调控。

蝶阀的结构最为简洁,仅在管道中心安装一块可旋转的圆盘状蝶板,旋转90度即可完成从全开到全闭的动作。蝶板始终处于流道之中,即使全开状态也会对流动产生一定阻碍,但相比截止阀,其压降明显更低。蝶阀体积小、重量轻、操作扭矩小,特别适合空间受限或需要快速启闭的场景。

为什么三种阀门的适用场景截然不同

闸阀的低流阻特性使其成为大管径、高压系统的首选隔断设备。在市政供水主管道(DN300以上)、长输油气管线以及需要最大限度降低泵送能耗的场合,闸阀几乎是不可替代的。然而,闸阀严禁用于节流调节——部分开启状态下,高速流体会在闸板与阀座之间产生剧烈振动和冲蚀,短时间内即可造成密封面损坏。

截止阀的高阻力在需要精确调节的场景中反而成为优势。锅炉给水系统、化工反应釜的试剂添加、电厂蒸汽管网的旁路调节,这些场合都需要对流量进行±1%甚至更高精度的控制。截止阀的密封面在关闭时才接触,磨损较小,密封等级可达ANSI Class IV到VI。但其安装有方向性要求,介质通常从阀芯下方流入,大口径(DN200以上)截止阀的开启力矩较大,需要配合执行器使用。

蝶阀则在大口径、低压差场景中展现出无可比拟的经济性。DN800的消防管道、污水处理厂的曝气系统、楼宇HVAC的风管和水管,这些场合对绝对密封的要求不如高压系统苛刻,但对安装空间和操作便捷性要求较高。蝶阀的成本通常仅为同规格闸阀的三分之一到二分之一,重量更是轻了数倍,安装时无需大型吊装设备。不过,蝶阀的密封等级一般为ANSI Class III到IV,在高压差工况下容易产生气蚀,且不适合处理含大量固体颗粒的浆料介质。

2026年各行业的专用闸阀选型指南

石油天然气行业

油气长输管线的干线隔离闸阀通常采用固定球式或平板闸阀结构,公称压力等级在PN64到PN100之间,能够承受80巴以上的工作压力。阀体材质多为WCB碳钢或不锈钢,密封面堆焊硬质合金,确保在含硫化氢的原油环境中长期可靠。对于需要埋地敷设的管线,全焊接球闸阀因消除了法兰连接点的泄漏风险而备受青睐。

市政水务与给排水

城市供水管网中的闸阀以弹性座封闸阀为主,公称直径从DN100到DN600不等,密封等级需达到ANSI Class VI,确保零泄漏。暗杆闸阀因阀杆不伸出阀盖,适合地下阀门井安装,避免阀杆锈蚀和操作空间受限的问题。在泵站的进出口,闸阀常与止回阀配合使用,实现水泵的隔离检修。

电力与能源

火电厂的蒸汽系统对闸阀的耐温性能要求极高,主蒸汽管道上的闸阀需能承受400摄氏度以上的高温和64巴的压力。冷却水系统则更多采用低压大口径闸阀或蝶阀,闸阀在减少压降、节约循环水泵能耗方面具有优势,据测算,在DN600管径上选用闸阀替代截止阀,可节省约18%的泵送能耗。

化工与制药

化工行业的闸阀选型需重点考虑介质的腐蚀性。处理酸性流体时,阀体内衬聚四氟乙烯(PTFE)或采用哈氏合金材质。制药行业的纯化水(WFI)储罐隔离闸阀要求表面粗糙度Ra达到0.4微米,符合FDA 21 CFR 177标准,无死角设计,便于在线清洗(CIP)。

建筑与消防

楼宇消防系统中的闸阀需满足快速启闭和可靠密封的双重要求。DN150以上的消防水泵出口通常配置明杆闸阀,便于直观判断阀门开闭状态。蝶阀在消防风管和大口径水管(DN800以上)中应用广泛,因其紧凑结构可节省宝贵的设备层空间。

如何根据工况参数做出正确选型

面对具体的工程需求,选型决策可以遵循以下逻辑框架:

第一步:明确功能定位。 如果仅需全开全关隔断,优先考虑闸阀;如果需要流量调节,截止阀或蝶阀更合适;如果要求快速切断且密封严密,球阀可能是更优选择。

第二步:核算压力与管径。 高压系统(PN16以上)优先闸阀或截止阀;大管径(DN300以上)低压系统,蝶阀的经济性优势明显。闸阀适用的压力范围通常为1.0到25兆帕,蝶阀则多在0.6到2.5兆帕之间。

第三步:评估介质特性。 含固体颗粒的浆料、高粘度流体或易结焦介质,闸阀的抗堵塞能力优于截止阀;腐蚀性介质需考虑衬里材质或整体不锈钢方案。

第四步:权衡空间与成本。 安装空间受限、需要减轻管道载荷时,蝶阀的紧凑结构是天然优势;预算充裕且对长期可靠性要求高的关键节点,闸阀的耐用性更值得投资。

第五步:确认密封等级。 天然气、有毒介质或高价值产品的输送管线,要求ANSI Class V到VI的严密密封,闸阀和截止阀更容易达到这一标准;一般水系统,Class III到IV的蝶阀密封已足够。

常见问题解答(FAQ)

Q1:闸阀和截止阀可以互相替代吗?

不可以简单互换。闸阀用于全开全关隔断,严禁部分开启作调节阀使用,否则会导致闸板振动损坏。截止阀虽然也能关断,但其高流阻特性在全开状态下会造成显著的泵送能耗损失。在需要隔断的场合用截止阀替代闸阀,长期运行的电费成本可能远超阀门本身的差价。

Q2:蝶阀的密封性真的不如闸阀吗?

从绝对密封性能来看,蝶阀确实略逊于闸阀和截止阀。闸阀关闭时闸板与阀座形成金属对金属或弹性密封,泄漏等级可达Class V到VI;蝶阀的蝶板与阀座之间为线接触或面接触密封,一般达到Class III到IV。但在低压水系统、通风系统等对微量泄漏容忍度较高的场合,蝶阀的密封性能完全满足需求,且其经济性优势更为突出。

Q3:大管径管道为什么更适合用蝶阀?

蝶阀的结构决定了其成本与管径的关系曲线较为平缓。DN800的蝶阀重量可能仅为同规格闸阀的五分之一到十分之一,安装时无需大型吊装设备,法兰间距短,对管道支撑的要求也更低。闸阀在大管径下的重量和成本呈指数级增长,且开启高度大,需要预留充足的顶部空间。因此,DN300以上的大口径低压系统,蝶阀通常是更务实的选择。

Q4:闸阀的使用寿命一般有多长?

优质闸阀在正确安装和维护的条件下,使用寿命可达15到20年以上。弹性座封闸阀的橡胶密封件是易损件,一般每5到8年需要检查更换。金属密封闸阀的寿命更长,但需定期检查阀杆填料和密封面的磨损情况。在含颗粒介质或频繁操作的工况下,寿命会相应缩短。

Q5:如何判断一个闸阀的质量优劣?

可从以下几个维度快速判断:一看材质,阀体应标注清晰的材质牌号(如WCB、CF8、CF8M等),壁厚均匀无砂眼气孔;二看密封面,优质闸阀的密封面经过精密研磨或堆焊硬质合金,平整度高;三看操作手感,手轮旋转应顺畅无卡滞,阀杆升降平稳;四看外观处理,表面涂层均匀、无流挂气泡,说明涂装工艺规范。此外,正规厂家应能提供材质化学成分报告和密封性能测试报告。

Q6:闸阀在低温环境下使用有什么特殊要求?

LNG等超低温工况(零下196摄氏度)需选用深冷型闸阀,阀体材质通常为奥氏体不锈钢(如CF8M),阀杆加长设计使填料函远离低温区域,防止填料冻结失效。低温闸阀还需进行深冷处理,消除材料在低温下的脆性转变风险。普通碳钢闸阀在低温下韧性急剧下降,严禁用于深冷工况。

闸阀、截止阀、蝶阀的比较 2026各行业的专用闸阀:闸阀、截止阀、蝶阀三者并无绝对的优劣之分,只有与工况匹配度的差异。闸阀以低流阻、高密封等级取胜,是高压隔断场景的不二之选;截止阀以精确调节能力见长,在需要精细控制流量的工艺节点中不可替代;蝶阀以紧凑、经济、快速操作为特色,在大口径低压系统中展现出卓越的性价比。2026年各行业的专用闸阀选型,本质上是一场功能需求、工况参数与成本预算之间的平衡艺术。当工程师能够清晰回答"需要隔断还是调节""压力等级多少""管径多大""介质特性如何"这几个核心问题时,正确的阀门选型便已呼之欲出。
